tvs二极管的作用有哪些

2021-04-21

TVS(Transient Voltage Suppressor)二极管,全称为瞬态抑制二极管,是普遍使用的一种新型高效电路保护器件,那么tvs二极管的作用有哪些呢?本文我们主要来了解一下。


TVS二极管是目前国际上普遍使用的一种高效能电路保护器件,它的外型与普通二极管相同,tvs二极管有两大主要特点分别是具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。

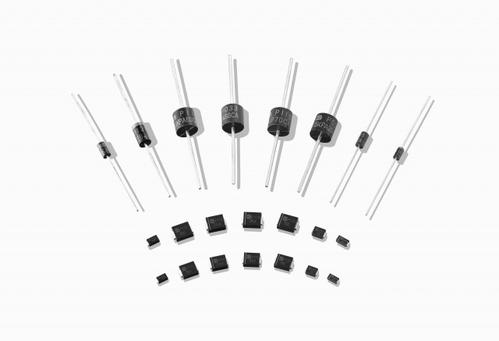

TVS二极管分为插件和贴片两大类,众所周知,TVS二极管在电路都是反向接入,也就是利用它的反向特性,这一点和其他二极管相同,都是利用PN结的雪崩效应,因在反向击穿前有一个临界电压,在反向接入电路具有稳压作用,这样能够防止瞬态高压对后级电路进行钳位。


TVS二极管的主要特点是在反向应用条件下,当承受一个高能量的大脉冲时,其工作阻抗立即降至较低的导通值,从而允许大电流通过,同时把电压箝制在预定水平,其响应时间仅为10-12毫秒。因此,tvs二极管的作用主要是能吸收高达数千瓦的浪涌功率,有效地保护电子线路中的精密元器件。


TVS管分为单向TVS和双向TVS,双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压箝制到预定水平,双向TVS适用于交流电路,单向TVS一般用于直流电路。可用于防雷击、防过电压、抗干扰、吸收浪涌功率等,是一种理想的保护器件。
