TVS二极管的选型过程

2020-09-04

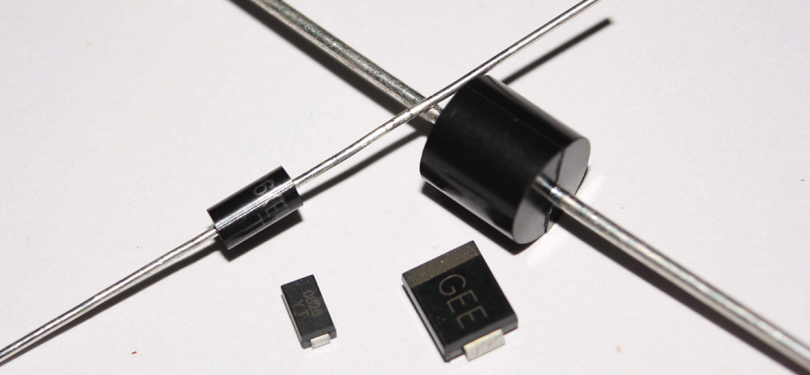

TVS二极管的选型过程


1、断定待维护电路的直流电压或持续作业电压,如果是交流电,应计算出最大值,即用有用值*1.414。


2、TVS管的反向变位电压即作业电压(VRWM--挑选TVSVRWM等于或大于上述过程1所规则的操作电压。这就确保了在正常作业条件下TVS管吸收的电流可忽略不计,如果过程1所规则的电压高于TVS管的VRWM TVS管将吸收很多的漏电流而处于雪崩击穿状况,从而影响电路的作业。


3、最大峰值脉冲功率:断定电路的搅扰脉冲状况,依据搅扰脉冲的波形、脉冲持续时间,断定能够有用按捺该搅扰的TVS管峰值脉冲功率。


4、所选TVS管的最大箝位电压(VC)应低于被维护电路所答应的最大接受电压。


5、单极性仍是双极性-常常会呈现这么的误解即双向TVS管用来按捺反向浪涌脉冲,本来呢并非如此。双向TVS管用于交流电或来自正负双向脉冲的场合。TVS管有时也用于削减电容。如电路只有正向电平信号,那麽单向TVS管就足够了。TVS管操作方法如下:正向浪涌时,TVS管处于反向雪崩击穿状况;反向浪涌时,TVS管相似正向偏置管相同导通并吸收浪涌能量。在低电容电路里状况就不是这么了。应选用双向TVS管以维护电路中的低电容器材免受反向浪涌的危害。


6、例如知道对比精确的浪涌电流IPP,那么就能够使用VC来断定其功率,如果无法断定功率的概规模,对于TVS选型的通常来说,挑选功率大一些对比好。


TVS二极管的选型应重视的疑问


1、最大箝位电压VC要小于电路答应的最大安全电压。


2、截止电压VRWM大于电路的最大作业电压,通常能够挑选VRWM等于或许略大于电路的最大作业电压。


3、额定的最大脉冲功率(TVS管参数中给出) PM要大于最大瞬态浪涌功率。
