碳化硅（SiC）是比较新的半导体材料。今天我们先来了解一下它的物理特性和特征。SiC（碳化硅）是什么？

SiC的物理特性和特征

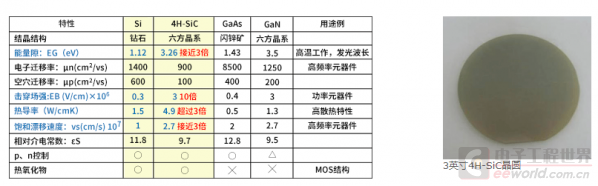

SiC是由硅(Si)和碳(C)组成的化合物半导体材料。其结合力非常强，在热、化学、机械方面都非常稳定。SiC存在各种多型体（多晶型体），它们的物理特性值各有不同。4H-SiC最适用于功率元器件。下表为Si和近几年经常听到的半导体材料的比较。

表中黄色高亮部分是Si与SiC的比较。蓝色部分是用于功率元器件时的重要参数。如数值所示，SiC的这些参数颇具优势。另外，与其他新材料不同，它的一大特征是元器件制造所需的p型、n型控制范围很广，这点与Si相同。基于这些优势，SiC作为超越Si限制的功率元器件用材料备受期待。

SiC功率元器件的特征

SiC比Si的绝缘击穿场强高约10倍，可耐600V～数千V的高压。此时，与Si元器件相比，可提高杂质浓度，且可使膜厚的漂移层变薄。高耐压功率元器件的电阻成分大多是漂移层的电阻，阻值与漂移层的厚度成比例增加。因为SiC的漂移层可以变薄，所以可制作单位面积的导通电阻非常低的高耐压元器件。理论上，只要耐压相同，与Si相比，SiC的单位面积漂移层电阻可低至1/300。

由于SiC能使肖特基势垒二极管和MOSFET等高速多数载流子元器件的耐压更高，因此能够同时实现 “高耐压”、“低导通电阻”、“高速”。

此时，带隙是Si的约3倍，能够在更高温度下工作。现在，受封装耐热性的制约可保证150℃～175℃的工作温度，但随着封装技术的发展将能达到200℃以上。

以上简略介绍了一些要点，济南鲁晶半导体在SiC产品生产销售方面主要有两大类，分别为SiC肖特基二极管和SiC场效应管，目前也在进行SiC其他二三极管的研究生产。
