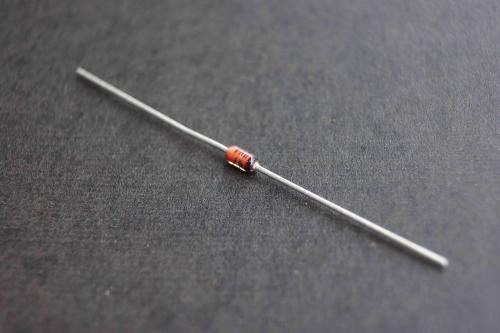

1N4148是一种小型的高速开关二极管,开关比较迅速,广泛用于信号频率较高的电路进行单向导通隔离,一般用于通讯、电脑板、电视机电路及工业控制电路。通常我们称之为小信号开关二极管。那么1N4148的特点有哪些呢?下面我们就来详尽的介绍一下。
1N4148的特点:
1、非常通用的一种高频开关二极管。包括DO-35、LL34、SO-D323、SOT-23封装均有。
2、75V反向耐压和150mA平均正向电流,非常适合一般场合做普通整流用。
3、4pF的结电容和4nS的反向恢复时间足够满足多数场合使用。
4、非常易于获得,以及价格低廉,通用性极广的一个小信号高频二极管。
济南鲁晶半导体生产的小信号开关二极管1N4148的参数如下:
电流:正常正向电流 If:150mA ; 最大正向电流 Imax:300mA; 最大重复峰值电流 Ifs:450mA
电压:最大重复峰值电压 Umax:100V; 最大连续反向电压 Urrm:75V; 最大正向电压 Uf :1V
时间:反向恢复时间 trr :4ns
功率:最大功耗 P:500mW
封装:玻璃封装:DO-35
针脚数:2
表面安装器件:轴向引线
如您所需具体参数,可以点击此处下载1N4148产品规格书,1N4148产品规格书PDF版。
1N4148可以用什么代替
1N4148小信号开关二极管可由1N4150、1N4152、1N4448等二极管替代。
